Station double d’affûtage, pour outils de tour avec inversion de sens de marche pour outils droit & gauche.
Existe avec meule de diamètre 125 mm ou 175 mm, en version simple poste (ST1) et sous arrosage, puissance 0,37 kW.
Deux tables support ATS inclinable de –5° à + 15° réglable par molette pour ébauche & finition. Elle sont montées sur ressorts oscillants et peuvent être bridées pour réaliser les rayons des outils le cas échéant.
Les tables sont pourvues d’une rainure en T afin d’utiliser un rapporteur d’angle 2x90° proposé en option.
La machine peut recevoir des meules carbure de silicium ou diamant.
Lorsqu’une meule carbure de silicium est utilisée, un dispositif de taillage de meule diamant est disponible en option ainsi qu’un éclairage.

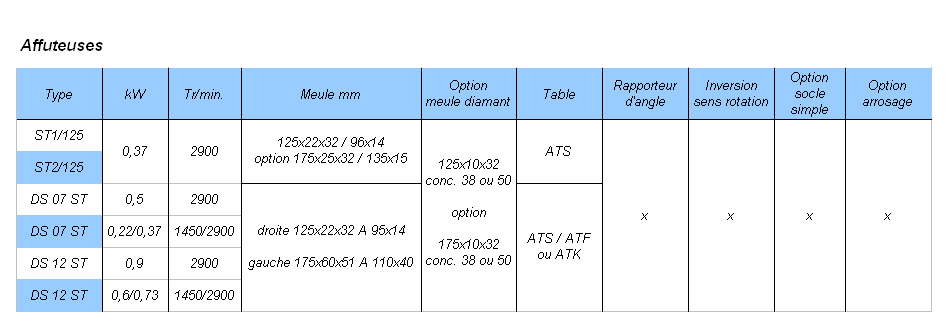

Voir tableau récapitulatif des versions en dessous.

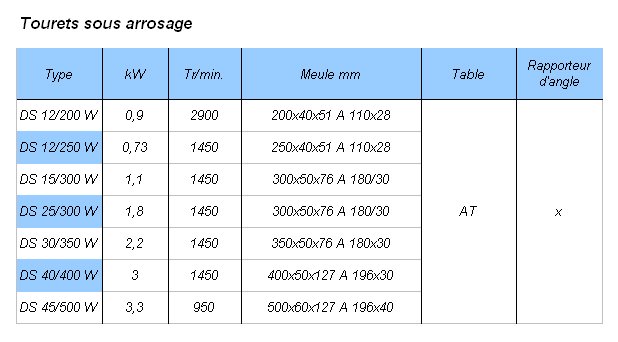

Issues de la gamme DS, les tourets de meulage et affûtage sont disponibles en 7 tailles.
Ils sont équipés de meules à embrèvement et peuvent recevoir les supports de pièces pour travailler en périphérie ou les tables AT inclinables pour travailler en périphérie & sur le flanc.
La machine et équipée d’un système d’arrosage intégré dans le socle et d’un large radier de récupération du fluide d’arrosage.
Les commandes de démarrage du touret & de l’arrosage sont indépendantes
En options des écrans anti-éclaboussures sont proposés.
Voir tableau récapitulatif des versions en dessous.

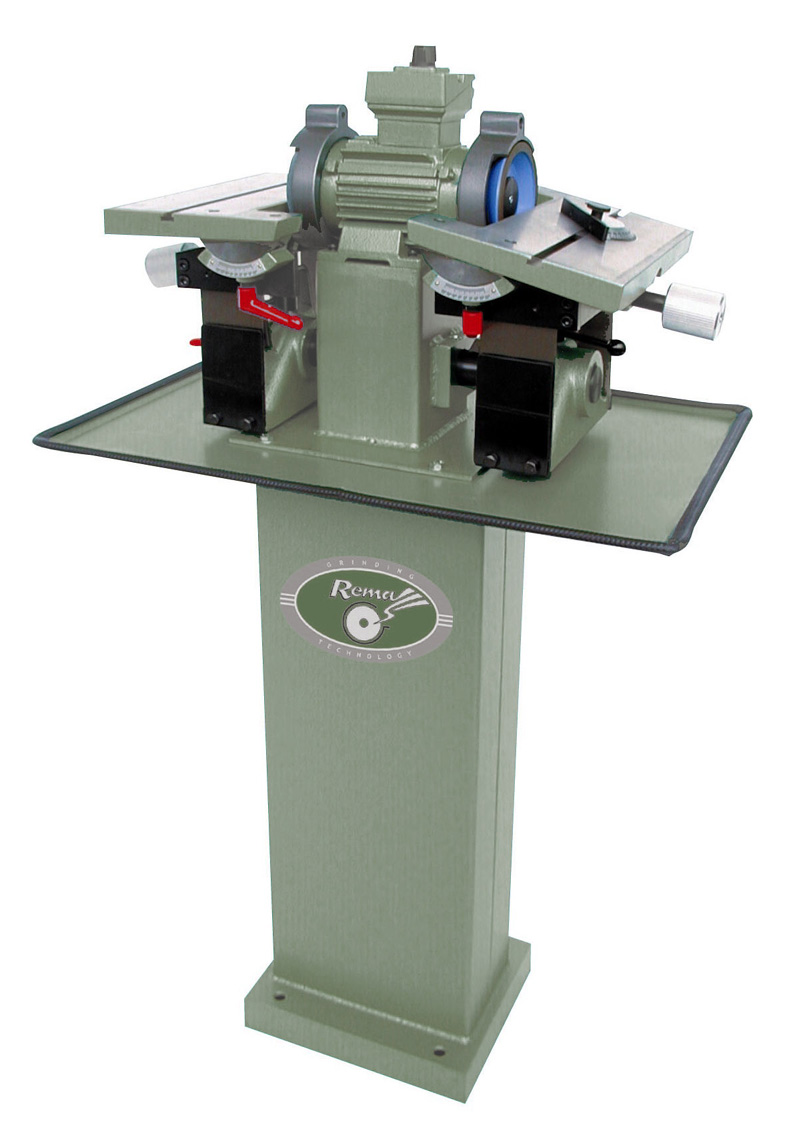

Affûteuse d'outils de tours modêle ST2 sur socle

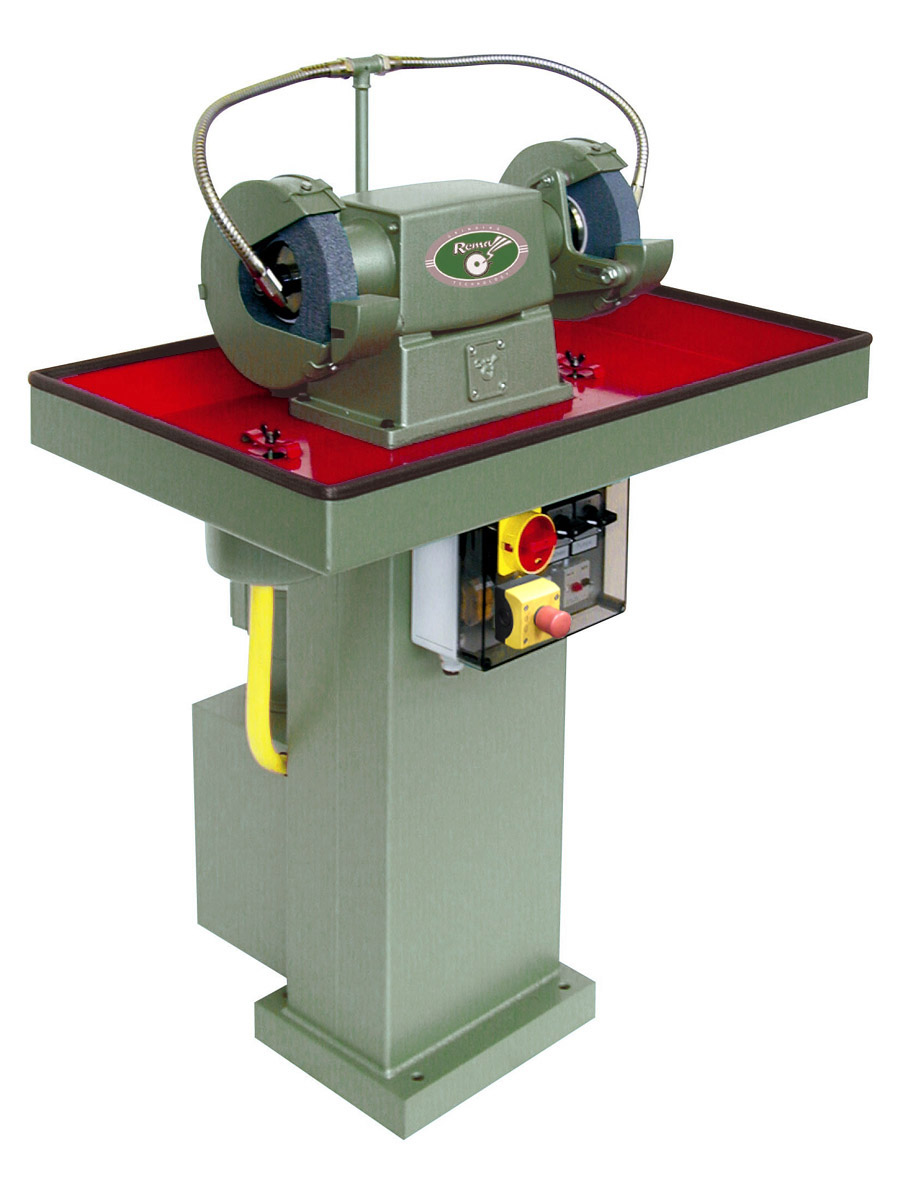

Tourets avec arrosage
Station simple d’affûtage, pour outils de tour avec inversion de sens de marche pour outils droit & gauche.
Existe avec meule de diamètre 125 mm ou 175 mm, version simple poste ou double poste, sur socle et en version sous arrosage, puissance 0,37 kW.
Table support ATS inclinable de –5° à + 15° réglable par molette. Elle est montée sur ressorts oscillants et peut être bridée pour réaliser les rayons des outils le cas échéant.
La table est pourvue d’une rainure en T afin d’utiliser en option un rapporteur d’angle 2x90°
La machine peut recevoir des meules carbure de silicium ou diamant.
Lorsqu’une meule carbure de silicium est utilisée, un dispositif de taillage de meule diamant est disponible en option ainsi qu’un éclairage.
Voir tableau récapitulatif des versions en dessous.

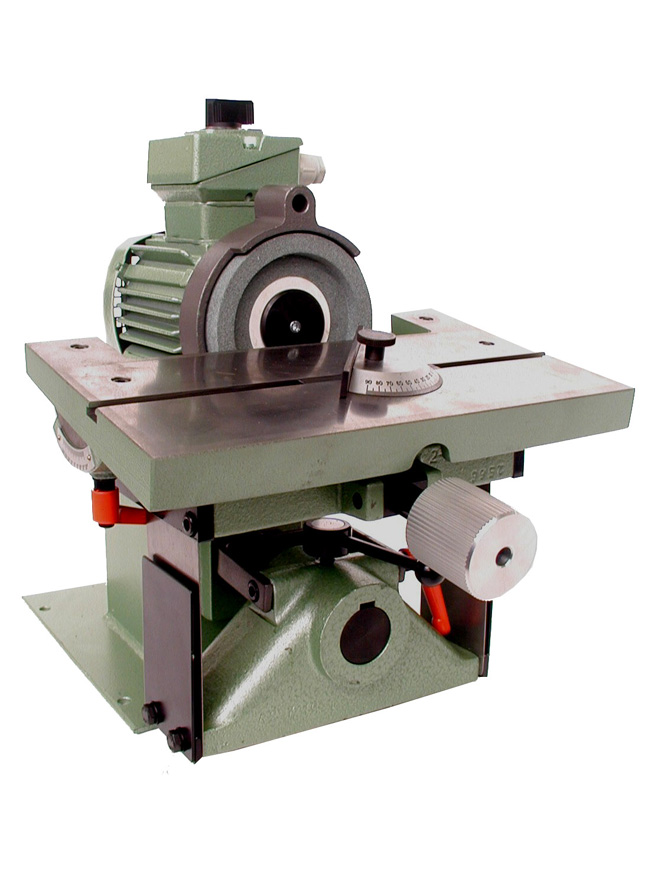

Affûteuse d'outils de tours modêle ST1 pour établi
Station simple d’affûtage, pour affûtage des outils de tour avec inversion de sens de marche pour outils droit & gauche.
Existe avec meule de diamètre 125 mm ou 175 mm, version simple poste ou double poste, puissance 0,37 kW.
Table support ATS inclinable de –5° à + 15° réglable par molette. Elle est montée sur ressorts oscillants et peut être bridée pour réaliser les rayons des outils le cas échéant.
La table est pourvue d’une rainure en T afin d’utiliser un rapporteur d’angle 2x90° proposé en option.
La machine peut recevoir des meules carbure de silicium ou diamant.
Lorsqu’une meule carbure de silicium est utilisée, un dispositif de taillage de meule diamant est disponible en option ainsi qu’un éclairage.
Voir tableau récapitulatif des versions en dessous.

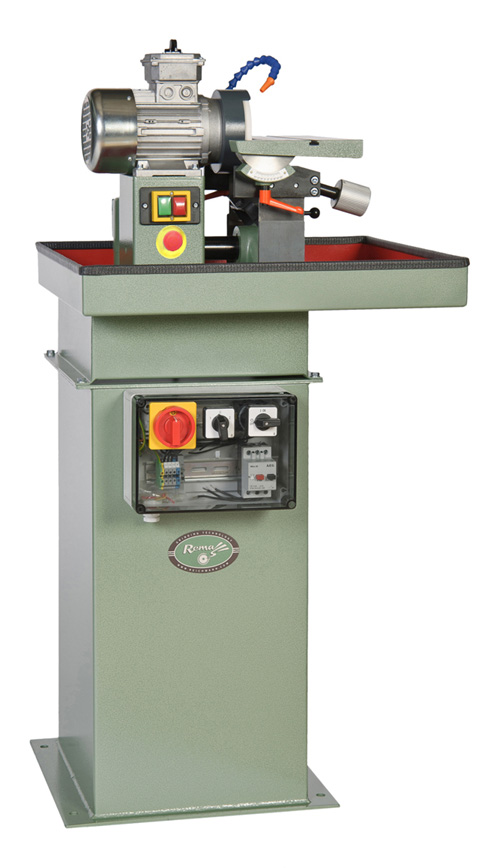

Affûteuse d'outils de tours modêle ST1 sous arrosage
Station double d’affûtage, pour affûtage des outils de tour avec inversion de sens de marche pour outils droit & gauche.
Existe avec meule de diamètre 125 mm ou 175 mm, puissance 0,5 kW (DS7) et 0,9 kW (DS12), une ou deux vitesses 1450/2900 tr/mn.
Elle peut recevoir des tables support ATF (fixes) ou ATS (avec oscillations), inclinables de –5° à + 15° réglable par molette pour ébauche & finition.
Les tables sont pourvues d’une rainure en T afin d’utiliser un rapporteur d’angle 2x90° proposé en option.
La machine peut recevoir des meules carbure de silicium ou diamant.
Option : éclairage, arrosage.
Voir tableau récapitulatif des versions en dessous

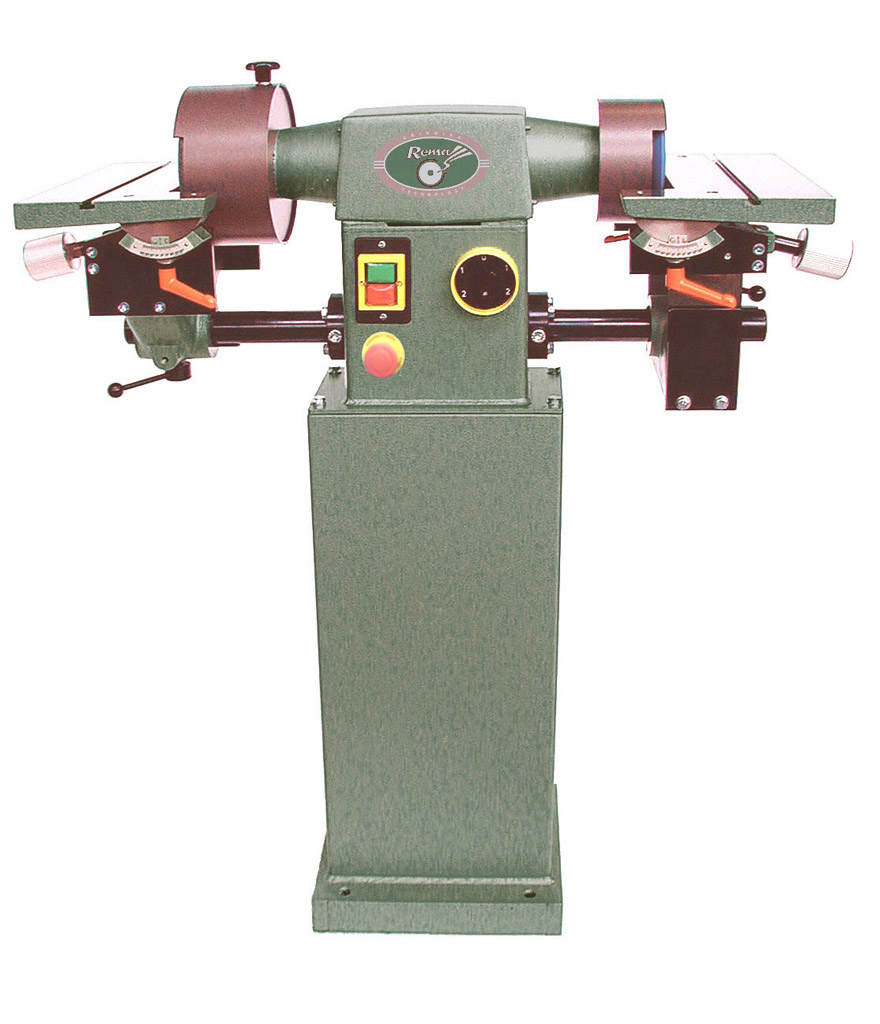

Affûteuse DS7/DS12 ST
Station double d’affûtage, pour affûtage des outils de tour avec inversion de sens de marche pour outils droit & gauche.
Existe avec meule de diamètre 125 mm ou 175 mm, puissance 0,5 kW (DS7) et 0,9 kW (DS12), ou deux vitesses 1450/2900 tr/mn.
Elle peut recevoir des tables support ATF (fixes) ou ATS (avec oscillations), inclinables de –5° à + 15° réglable par molette pour ébauche & finition, mais également une table glissante ATK pour le taillage des rayons brise copeaux avec porte outil spécial et meule diamant 125x4x20 mm.
Les tables sont pourvues d’une rainure en T afin d’utiliser un rapporteur d’angle 2x90° proposé en option.
La machine peut recevoir des meules carbure de silicium ou diamant.
Option : éclairage, arrosage.
Voir tableau récapitulatif des versions en dessous.

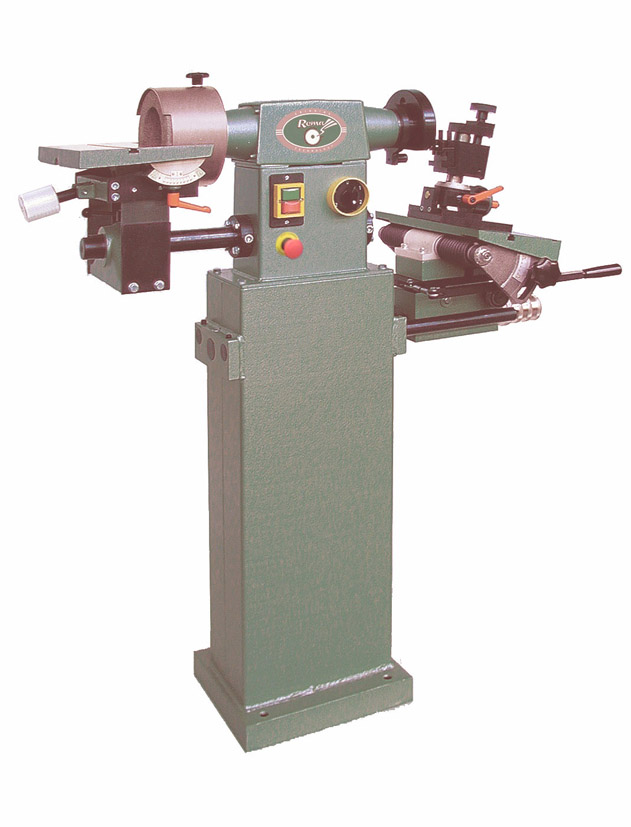

Affûteuse DS7/DS12 ST avec taillage des rayons brises copeaux
Affûteuses à meules diamant
