HBM 3500 S
Le mouvement de monte et baisse de la table porte outillage est à commande hydraulique.

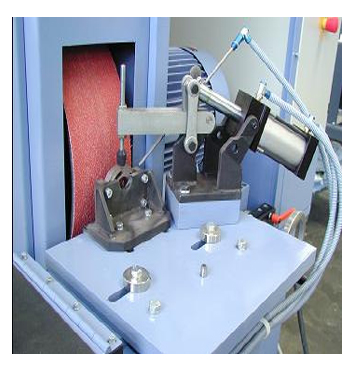

La table de fixation de outillage est équipée de rainures en T.
Les pièces sont placées dans des montages et exécutent un mouvement vertical contre la bande abrasive.Cette table dispose d’une course latérale de 100mm qui permet de déplacer la pièce par rapport à la bande et d’en user toute la largeur ou d'arraser deux attaques sur une même pièce.
Un volet ocultant la bande abrasive se ferme à la fin du cycle pour permettre un chargement manuel sans risques.
La course en profondeur de la tête à bande est contrôlée numériquement et actionné par un vérin hydraulique.
La broche d’émerisage est largement dimensionnée et étanche aux poussières & étincelles. Elle est entraînée par un moteur électrique.
Dimensions table pour outillages 420 x 345 mm
Bridage des outillage sur la table avec rainures en T
Course verticale table 140 mm
Course horizontale table 100 mm
Avec cette machine l'arasage des attaques de coulées de pièces de fonderie est très économique. Les pièces de fonderie issues d'alliages de chrome ou de nickel sont très dures et difficilement usinables.
Avec la technologie des machines forte pression Rema, la productivité est maximum avec un temps de cycle très court.
Le temps d'émerisage est bref et n'impacte que faiblement la température de la pièce à usiner, les pièces sont exemptes de bleuissement et de criques. La précision de travail est garantie par une construction de machine très rigide et stable et permet d'accroître considérablement la durée de vie de la bande.
La vitesse d'avance rapide permet un faible temps de contact avec la pièce. La majorité de l'énergie calorifique s'évacue avec les copeaux et n'est pas absorbée par la pièce. Ainsi une transformation de structure, une déformation de la pièce ou l'apparition de crique sont évitées. La machine est équipée d'un laser linéaire pour détecter la hauteur d'usinage. Le réglage de la profondeur de passe est contrôlé numériquement. Jusqu'à 100 programmes de pièces à usiner peuvent être sauvegardés dans la mémoire de l'automate.
Puissance moteur 55 kW
Dimensions bande 3500 x 100 mm
Dimensions de la table 1000 x 850 mm
Force d'émerisage max 10 KN
Débit d'aspiration recommandé 5000m3/h à 1200Pa
Ce type de machine est requis pour araser avec précision les attaques de coulé sur les pièces de fonderie en alliages de nickel et chrome et particulièrement les pièces sensibles à la chaleur.
Après chargement manuel ou par robot, le cycle démarre, un volet s’ouvre et la tête sort pour prendre sa position de première passe.
La table portant les pièces exécute automatiquement les prises de passes de bas en haut.
Bâti rigide mécano-soudé à canal de récupération des poussières intégré.
Automatisme Siemens et IHM par écran tactile.
Moteur frein pour permettre un remplacement de bande rapide. Détection de bande cassé, barrière immatérielle, protecttion grillagée....
Puissance 22 kW (37kW en option)
Roue de contact 500 x 150 mm
Vitesse de bande 38 m/s
Dimensions bande 3500 x 150 mm
Pression d’émerisage jusqu’à 10 kN
Aspiration recommandé 3000 m3/h

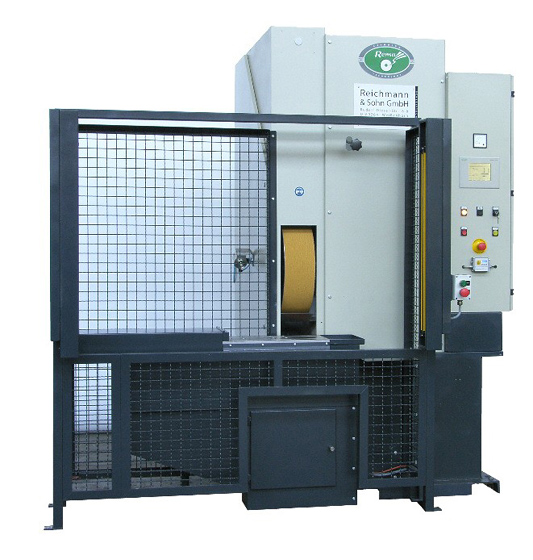

Machine d’arasage d’attaques de coulées par bande abrasive et forte pression type HBM 3500S

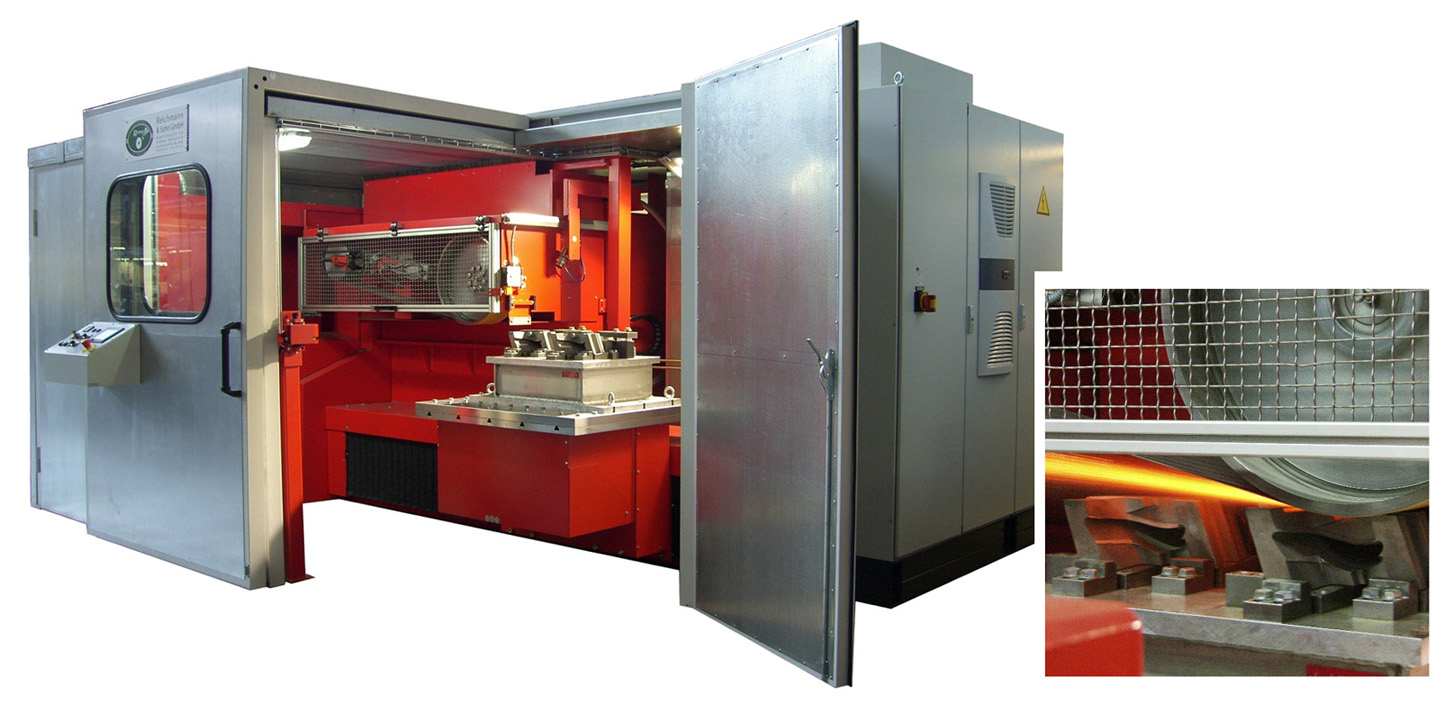

Machine d’arasage d’attaques de coulées par bande abrasive et forte pression type HBM 55/150
Machines à bande abrasive et forte pression pour l'arrasage des attaques de coulées
