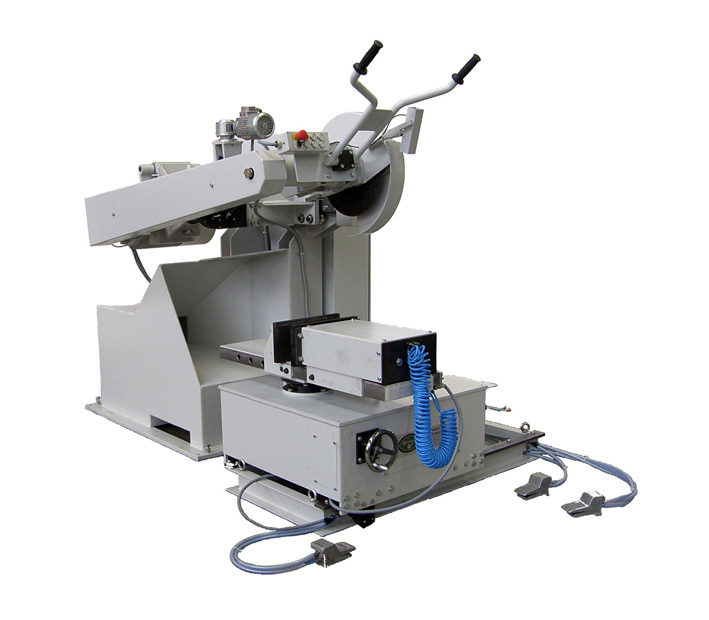

Cette tronçonneuse pendulaire est montée sur un socle lourd mécano-soudé qui intègre un large collecteur d'étincelle. La tronçonneuse est montée sur un pivot et un chariot motorisé qui permet son positionnement sur une course de 300 mm.
Ces tronçonneuses sont inclinables de 45 ° à gauche \ et 30 ° à droite / .
Elles sont compatibles avec les meules à moyeu déporté.
Nous proposons une table de travail mobile sur rails à déplacement par manivelle qui peut recevoir un étau fixe ou rotatif + ou - 180 ° .
Capacités de l'étau:
Ouverture 500 mm
Largeur des mors 340 mm
Hauteur des mors 180 mm
Un système de verrou permet un positionnement rapide du mors fixe.
La translation de la table et la rotation de l'étau sont équipés d'un frein pneumatique.

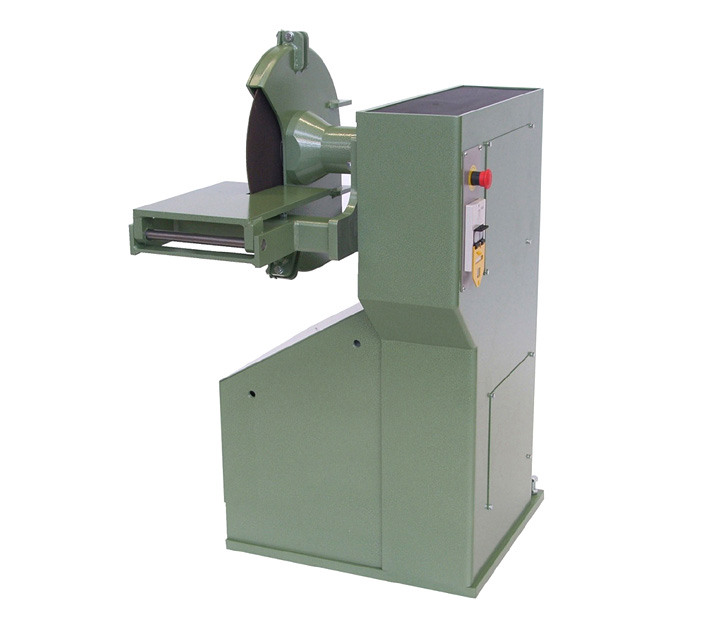

Construit sur un bâti lourd mécano-soudé elle offre 4 kW de puissance et une meule de diamètre 400 mm à 60 m/s.
Transmission de broche par poulie/courroie.
Table de travail largeur 250 et hauteur d'axe meule 950mm
Dimensions 623 x 1194 x 918 mm
Flasques meules diamètre 125 mm

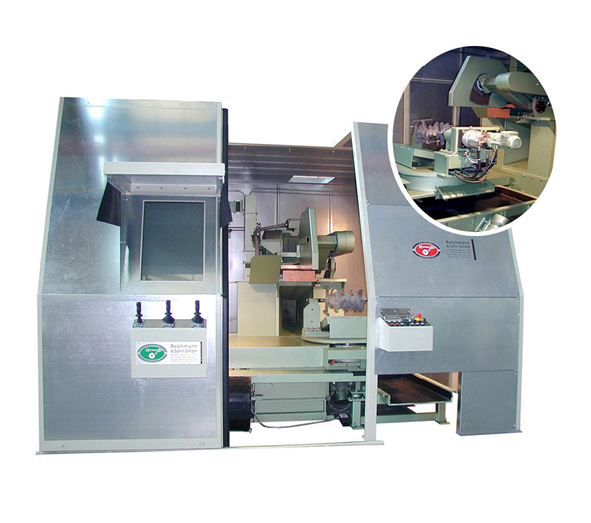

Après avoir été bridée, la pièce est positionnée et tronçonnée en actionnant les joysticks. La vitesse des mouvements est variable et contrôlée analogiquement par les joysticks.
Le bâti lourd mécano-soudée intégre un large collecteur qui piège la majorité des particules de tronçonnage. La broche de tronçonnage est généreusement dimensionnée et étanche à la poussière et aux étincelles et ne nécessite que peu de maintenance. La transmission moteur broche est par courroie crantée.
Le moteur est à démarrage progressif et est freiné par frein électronique.
Lors du chargement / déchargement la meule est placée en position de sécurité.
Un laser projette une ligne sur la pièce à couper et permet un positionnement précis avant la coupe.
La machine est doté d’une cartérisation insonorisante avec porte de chargement coulissante qui libère une partie du toit.
Le chariot de positionnement pièces a deux axes X Y et une rotation 360°.
L’ensemble est contrôlé par un automate Siemens, IHM par écran tactile.
Possibilité de version automatique avec apprentissage aux joysticks, stockage de 100 programmes de découpe.
Meule 610 mm (24“) x 60 x 6 mm
Vitesse de coupe max. 80 m/sec
Puissance 75 kW
Descente de meule axe Z 500 mm
Table mouvement longitudinal X 500 mm / Mouvement transversal Y 800 mm
Table rotative 360° diamètre 500 mm
Dimensions hors tout 4000 x 3500 x 2900 mm
Grappes diamètre 420 longueur 480 mm
Après avoir été bridée, la pièce est positionnée et tronçonnée en actionnant les joysticks. La vitesse des mouvements est variable et contrôlée analogiquement par les joysticks.
Le bâti lourd mécano-soudée intégre un large collecteur qui piège la majorité des particules de tronçonnage. La broche de tronçonnage est généreusement dimensionnée et étanche à la poussière et aux étincelles et ne nécessite que peu de maintenance. La transmission moteur broche est par courroie crantée.
Le moteur est à démarrage progressif et est freiné par frein électronique.
Lors du chargement / déchargement la meule est placée en position de sécurité.
Un laser projette une ligne sur la pièce à couper et permet un positionnement précis avant la coupe.
La machine est doté d’une cartérisation insonorisante avec une porte de chargement coulissante qui libère une partie du toit.
Le chariot de positionnement pièces a un axe X et une inclinaison
La meule à un mouvement vertical Z et transversal Y
Option mandrin rotation grappe, La grappe peut être tournée sur 360° et permet de positionner les pièces pour être tronçonnées.
Meule 508 mm (20“) x 32 ou 40 x 4,5 à 6 mm
Vitesse de coupe max. 80 m/sec
Puissance 45 kW
Dimensions table 500 x 500 mm
Descente de meule Z 400 mm
Mouvement transversal meule Y 500 mm
Mouvement longitudinal table X 350 mm
Grappes diamètre 400 longueur 460 mm.
TS 600 Dégrappage de pièces de fonderie
Tronçonneuse à la volée TME60
Tronçonneuse sur socle PTS500
TSF 500 Dégrappage de pièces de fonderie
Tronçonneuses de dégrappage pour fonderies cire perdue
